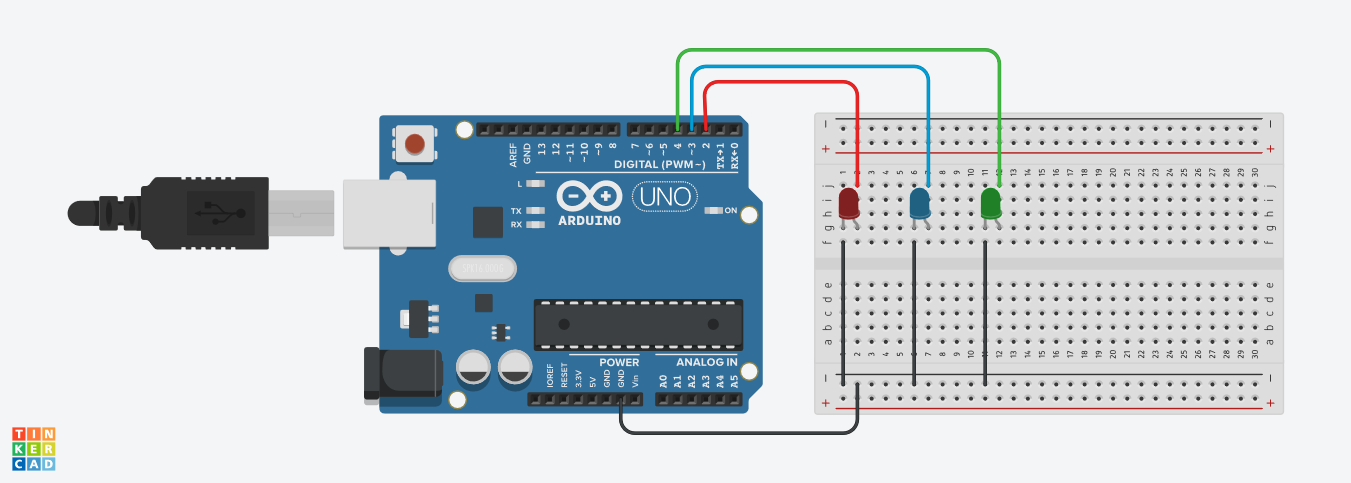

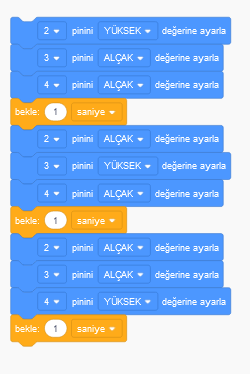

Malzemeler
Arduino
3Led
Breadboard
Kablo
Belirli saniyeler aralığında ledlerimizi sırayla yakmamızı sağlayan devre şeması ve programı inceleyiniz.
Karaşimşek devresi için malzemeler
8 Adet led
1 Adet Arduino Uno
1 Adet Breadboard
17 Adet E-E jumper kablo
Çalışm prensibi
Ledlerimizi sırasıyla 0.1 saniye arayla yakıp sondan başa doğru tekrardan 0.1 saniye arayla söndürüyoruz.

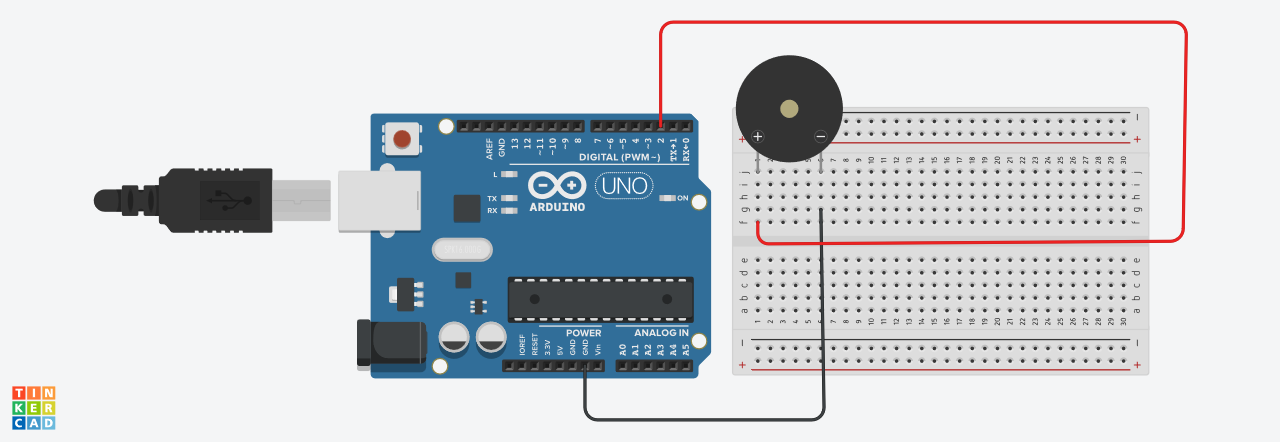

Buzzer devresi için malzemeler:
Buzzer
Arduino Uno
Breadboard
Jumper kablo

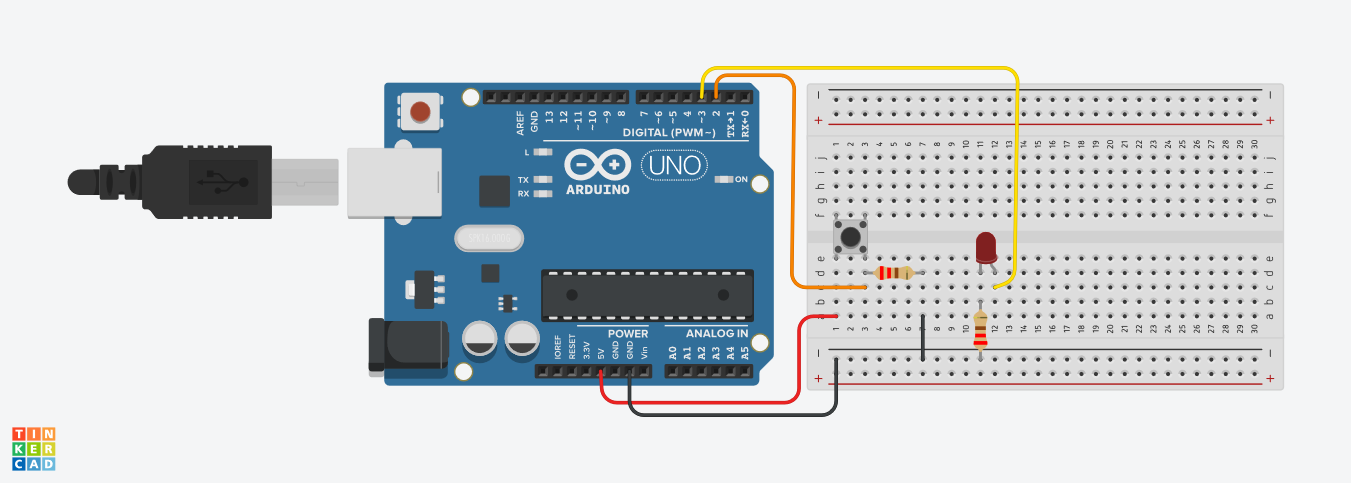

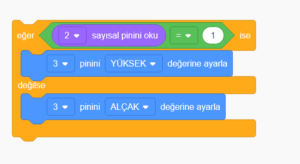

Malzemeler:
Arduino Uno
Breadboard
1Led
220 Ohm direnç
1 Buton
Jumper kablo

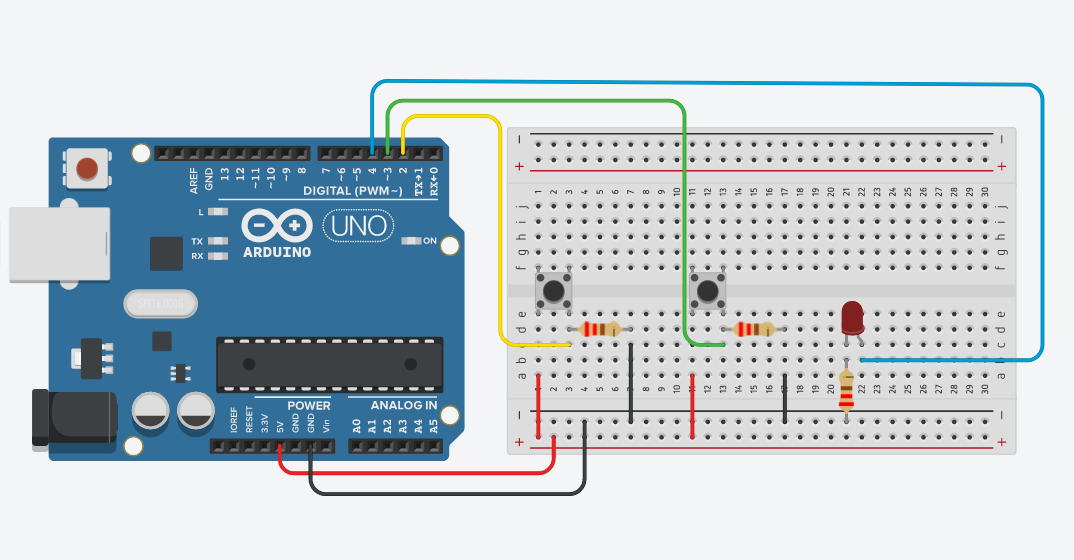

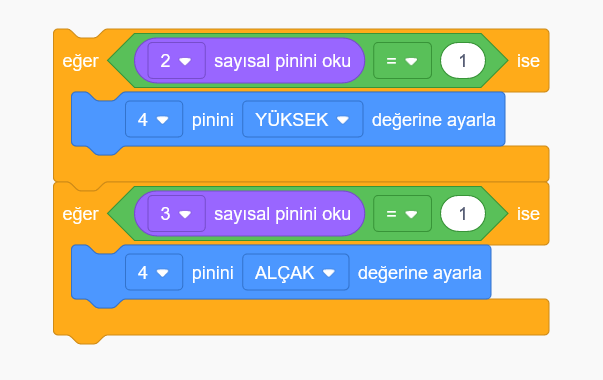

2 Buton 1 Led Uygulaması için malzemeler;
1 led
2 buton
Arduino
3 220 ohm direnç
ve jumper kablo
Butonlar 0 ve 1 olmak üzere iki değer alırlar. 1 değerini basılınca 0 değerini normal pozisyonunda alırlar. Programımız bu duruma göre şekillenmiştir.

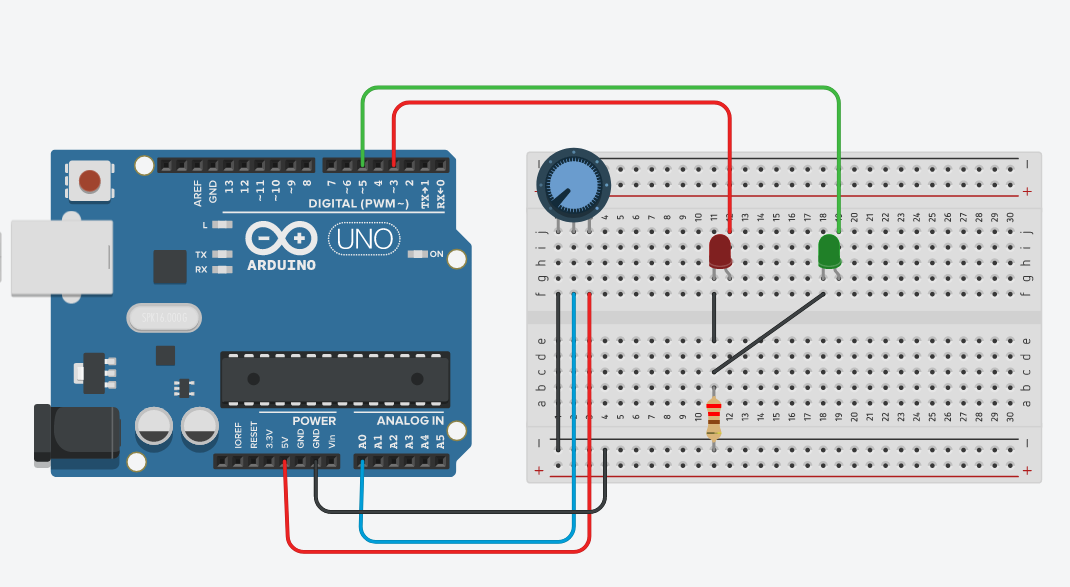

Potansiyometre ile led kontrolü devres için malzemeler
Potansiyometre
2 Adet led
1 Adet Arduino
1 Adet Breadboard
8 Adet E-E jumper kablo
Devrenin çalışma sistemi:

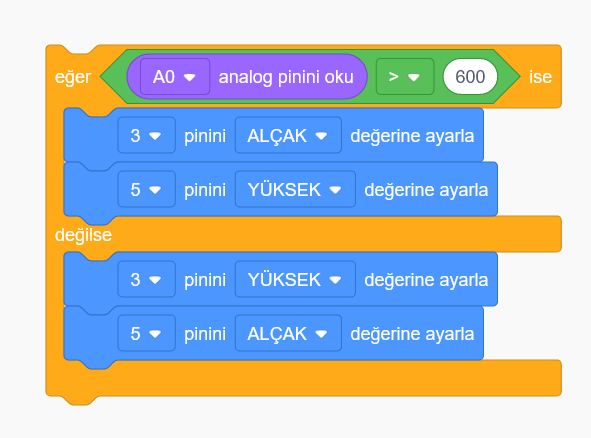

Potansiyometre 0 ile 1023 arasında değer alır, kurduğumuz devrede potansiyometrenin değeri 600den yüksek ise yeşil led değil ise kırmızı led yanacak şekilde programlanmıştır.

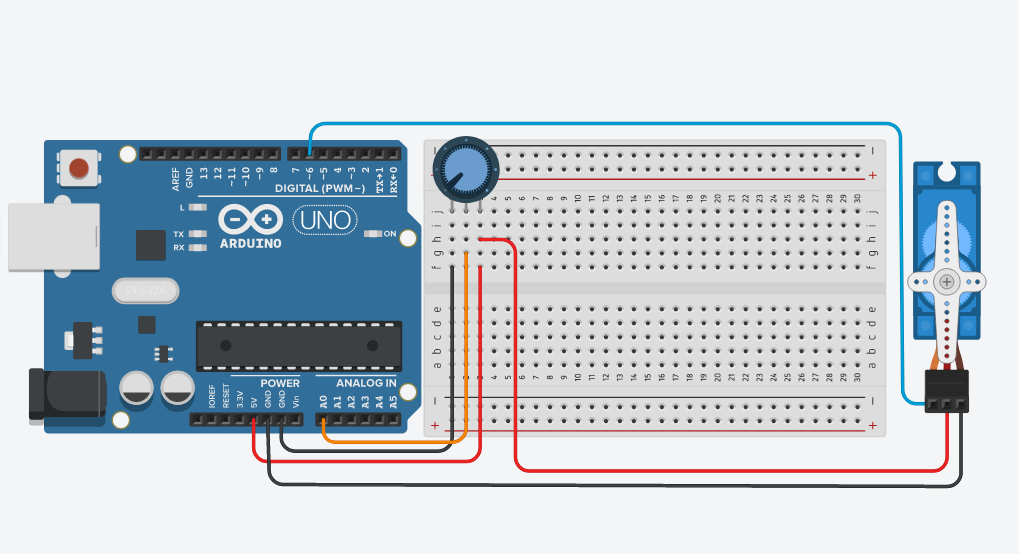

Malzemeler:
1 Adet Servo motor
1 Adet Potansiyometre
1 Adet Breadboard
1 Adet Arduino Uno
6 Adet E-E jumper kabl
Devrenin çalışma prensibi:
Potansiyometre 3 bacaklı bir devre elemandır. Basitce ayarlı dirençtir. Potansiyometre için 3 kablo bağlantısı gerekir.
Orta bacak bilgi bacağıdır.
5v ve Gnd bacakları istenildiği gibi sağa veya sola takılabilir tek fark açılma veya kapanma anında terse çevirmek gerekir. Çalışmasına bir etkisi olmaz!

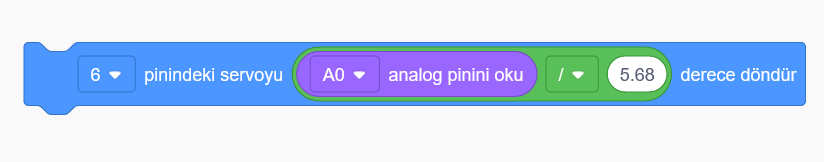

Analog girişler 0 le 1023 arası değer alır servo motor ise 0 ile 180 arasında basit bir matematik hesabi ile arasındaki farkın 5.68 olduğunu bulabiliriz. Bu şekilde her 5.68 değerde 1 derece servo motorumuzu döndürürsek tam hareketi sağlamış oluruz.

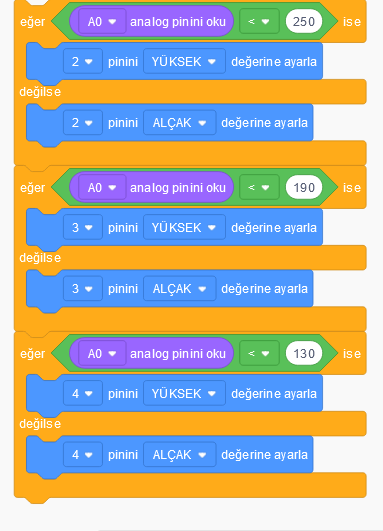

Işık sensörlerinin temel bileşenlerinden biri olan “ışığa duyarlı direnç (LDR)” ortama ya da üzerine düşen ışığı algılayan, aynı zamanda ışığın şiddetine göre direnç değerlerinde değişiklik meydana gelen pasif devre elemanıdır
Ldr led 2 bacaklıdır lakin bağlantısını yapabilmek için direnç ile birlikte 3 bacaklı hale getirilerek bağlantısı yapılır.
Bağlantıları sırayla soldan sağa doğru,5v,analog pin ve Gnd’dir.

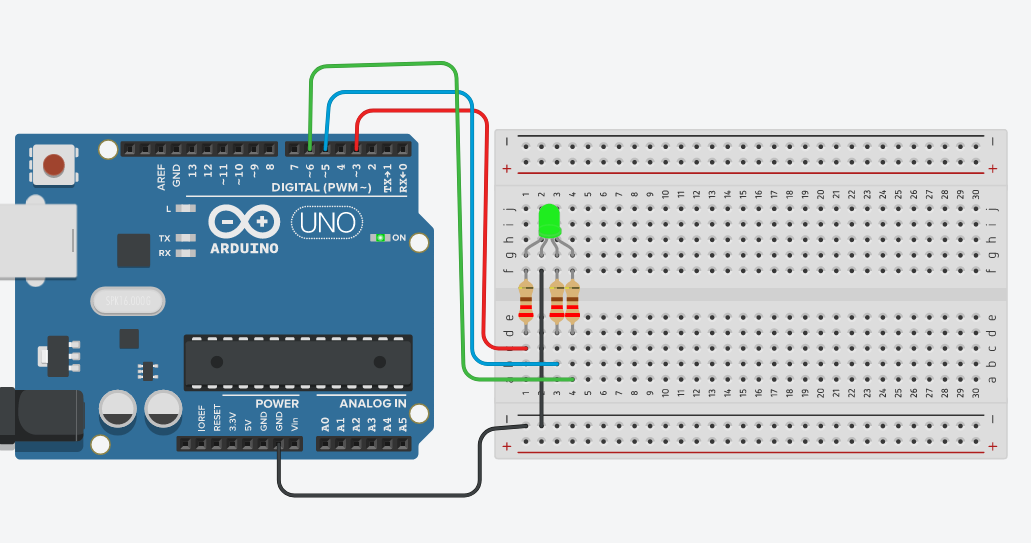

RGB Led adını Kırmızı Yeşil ve Mavi renkli ışıkların baş harflerinden alır.
R=RED
G=GREEN
B=BLUE
Bu 3 rengi kontrol etmek için 3 adet direnç ile birlikte kablo bağlantısı yapılır.
Direnç büyüklüğümüz 220 Ohm’dur.

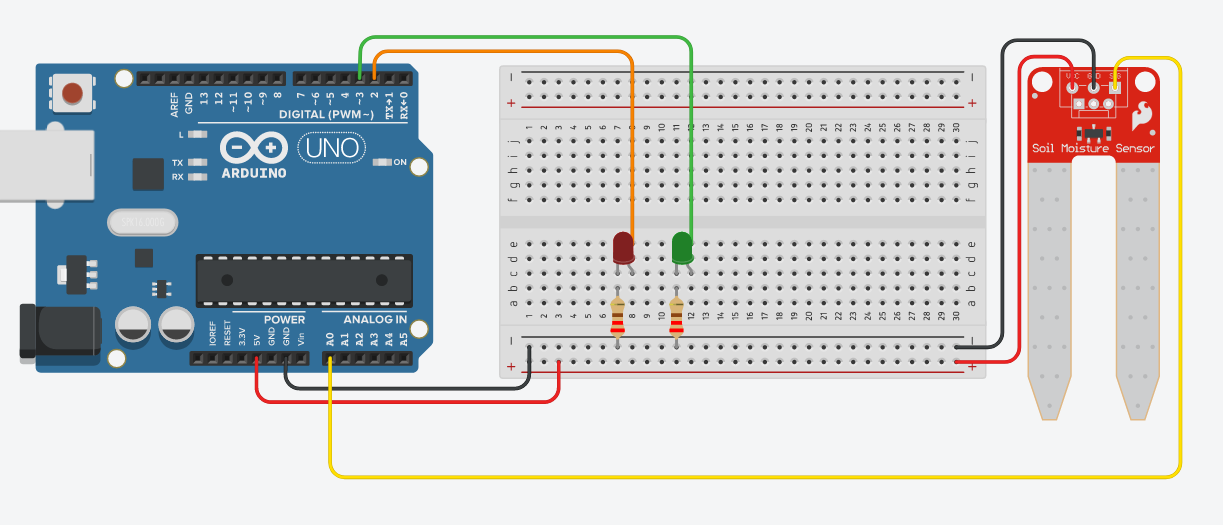

Malzemeler:
Toprak Nem Sensörü
2 Adet led
Arduino Uno
Breadboard
7 Adet jumper kablo
2 Adet 220 ohm direnç

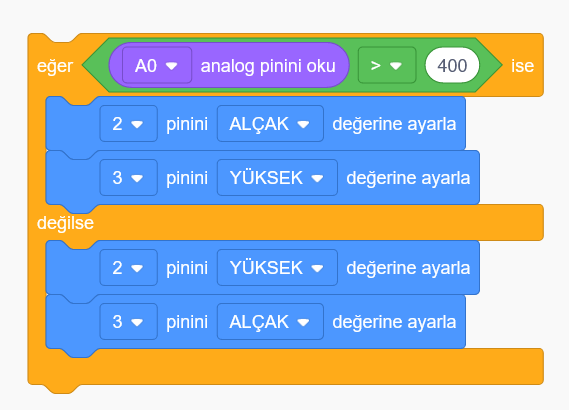

Toprak nem sensörü analog bir parça olduğu için değerleri 0 ile 1023 arasında olduğundan toprağın kuru değerini 400 altı olarak belirliyoruz. 400 değerinin üstünü ise yeşil yani yeterli neme sahip olarak belirleyip kodluyoruz.
